Sau đây, TTTT Global xin gửi đến quý khách chọn bộ deepsea 7320 manual pdf, cả hướng, sơ đồ điện, hướng dẫn cài đặt deepsea 7320, tài liệu để sử dụng cho DSE các dòng 45xx/6xxx/73xx/86xx.

Chạy DSE 7320

Khi sử dụng DSE 7320 MKII chúng ta cần cài đặt phần mềm DSE Configuration Suite để thiết lập thông số cho DSE 7320 KMII. DSE Configuration Suite là phần mềm hỗ trợ cài đặt của DEEPSEA, có thể download trên trang TTTT GLOBAL : DSE7320 software download

Hướng dẫn cài đặt Deepsea 7320 MKII & các model khác

Sau khi cài đặt và khởi động phần mềm, chúng ta chọn vào thiết lập thông số cho DEEPSEA 7320 MKII để bắt đầu hướng dẫn cài đặt deepsea 7320 TTTT.

Trong phần thiết lập thông số có rất nhiều thông số cần thiết lập, các thông số chính gồm:

  • Mô đun.
  • Ứng dụng.
  • Đầu vào.
  • Kết quả đầu ra.
  • Thời gian.
  • Máy phát điện.
  • Các phần chính.
  • Các phần chính hiện tại.
  • Động cơ.
  • Giao tiếp.
  • Lịch trình.
  • Báo động bảo dưỡng.
  • Cấu hình đại số.
  • Mở rộng.
  • Nâng cao.

Tham khảo: Bộ điều khiển Sices chính hãng

Tham khảo: Bộ điều khiển deepsea chính hãng


Thiết lập Mô đun

Phần này cho phép người dùng thay đổi các tuỳ chọn liên quan đến chính mô đun.

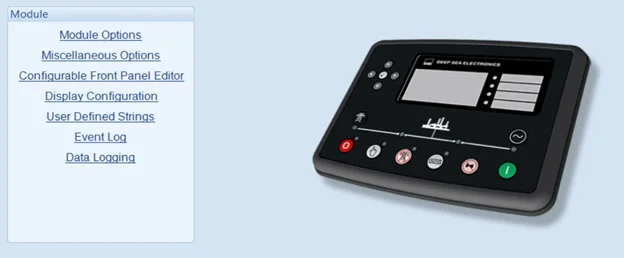

Thiết lập DSE7320

Khi thiết lập Mô đun chúng ta có thể cài đặt

Thông tin sử dụng ( có thể cài đặt là: số công việc, tên khách hàng, tên kỹ sư,…).

Cài đặt đèn cảnh báo.

Thêm vào thẻ biểu trưng hoặc chèn văn bản.

Hình ảnh trình chiếu: Hiển thị lúc khởi động, sử dụng cho trình bảo vệ màn hình.

Chọn các lựa chọn tiện ích cho hệ thống

Cho phép tải nhanh các đặc tính.

Đưa âm thanh vào cảnh báo.

Đặt lại tất cả các cảnh báo.

Bật chế độ ngủ.

Bật nhiên liệu thủ công điều khiển máy bơm.

Bật thủ công cắt tần số điều khiển.

Hỗ trợ ngôn ngữ từ trái sang phải và từ phải sang trái. ( Phiên bản 5.xx trở lên).

Bật thay thế kiểm soát ngắt các nút. ( Phiên bản 6.xx trở lên).

Bật cooldown trong chế độ dừng. ( Phiên bản 9.xx trở lên).

Cho phép báo động bảo trì. ( Phiên bản 9.xx trở lên).

Bật đèn nền.

Hiển thị DTC đang hoạt động.

Hiển thị DTC không hoạt động.

Bộ lọc hiển thị điện áp máy phát điện.

Bộ lọc hiển thị điện áp nguồn chính.

Màn hình trạng thái có thể cấu hình

Màn hình trạng thái có thể cầu hình cho phép người vận hành thiết kế màn hình trạng thái để phù hợp hơn với yêu cầu của người dùng hoặc ứng dụng. Ở đây có các thanh công cụ lần lượt được hiển thị khi hệ thống hoạt động.

Trưng bày.

Cấu hình thay thế.

Động cơ.

Máy phát điện.

Cấu hình chính.

Hẹn giờ.

Lập kế hoạch.

Cấu hình hiển thị

Trang chủ.

Màn hình trạng thái có thể định cấu hình.

Ngăn chặn thiết bị: Tắt thiết bị sau trên màn hình mô-đun.

Chuỗi do người dùng xác định

Nhật ký sự kiện

Tuỳ chọn hiển thị mô đun cho phép người vận hành chọn ngày hoặc giờ.

Nhật ký sự kiện có thể được cấu hình để cho phép người dùng chọn các sự kiện được lưu trữ.


Ứng dụng

Tuỳ chọn ECU (ECM)

Loại động cơ: Chọn loại động cơ phù hợp với hệ thống của bạn.

J1939 nâng cao: Mô đun sẽ đọc thiết bị đo từ ECU động cơ và hiển thị cơ bản và nâng cao:

  • Tốc độ động cơ.
  • Áp suất dầu.
  • Nhiệt độ nước làm mát động cơ.
  • Giờ chạy.
  • Nhiệt độ dầu động cơ.
  • Nhiệt độ khí thải.
  • Áp suất nhiên liệu.
  • Tổng lượng nhiên liệu đã sử dụng.
  • Sự tiêu thụ xăng dầu.
  • Nhiệt độ đầu vào.
  • Áp suất nước làm mát.
  • Áp suất Turbo.

Thay thế tốc độ động cơ: Chọn nếu như là động cơ chạy với tốc độ thay thế như được cấu hình bởi nhà sản xuất động cơ. Không chọn nếu như động cơ chạy với tốc độ định mức được định cấu hình bởi nhà sản xuất.

Động cơ Modbus cổng kết nối: Cổng RS485, Cổng DSENet.

Chuẩn mực kép

Kép lần nhau:

Không hoạt động: Mô đun hoạt động như mô đun độc lập.

Luôn hoạt động: Mô đun hoạt động làm mô đun chính.

Trên đầu vào hoạt động: Mô đun hoạt động làm mô đun phụ.

Cân bằng tải cho phép: Nếu không chọn cân bằng tải sẽ không diễn ra, bộ điều khiển chính kéo tải độc lập. Nếu chọn cân bằng tải sẽ diễn ra, dựa trên cấu hình của thời gian cân bằng của bộ điều khiển của bộ điều khiển chính, các động cơ sẽ thay đổi theo khoảng thời gian điều đặn.

Cân bằng tải thời gian: Bộ điều khiển chính sẽ chạy trong khoảng thời gian cân bằng tải. Sau thời gian đó bộ điều khiển chính cùng phụ sẽ cùng hoạt động. Nếu không có bộ điều khiển phụ, bộ điều khiển chính vẫn hoạt động độc lập.

Cảm biến tải trọng tự động

Khi được gọi để chạy không tải, nếu phát hiện có tải, mô đun sẽ buộc đóng cầu dao (nếu được kết nối) và sẽ bật đồng hồ thời gian hồi khi thiết lập được yêu cầu dừng. Điều này nhằm đảm bảo thiết bị được làm mát trước khi dừng lại sau khi chạy với tải không mong muốn (trong hệ thống ngắt bằng tay).

Điều khiển máy cắt

Bật điều khiển nút ngắt thay thế.

Cho phép điều khiển nút ngắt thủ công.

Kiểm tra đồng bộ hóa.

Chuyển đổi đã đóng.

Kiểm tra đồng bộ hóa

Tần số thấp.

Tần số cáo.

Điện áp.

Góc pha.

Bật đồng bộ hóa đang hoạt động

AVR.

Cắt tốc độ.

Không đồng bộ hóa báo thức

Hành động khi kích hoạt.

Quay lại chuyển đổi mở.

Độ trễ.


Đầu vào

Trang đầu vào được chia thành các phần nhỏ hơn. Chọn phần được yêu cầu bằng chuột.

Áp suất dầu

Có thể chọn loại cảm biến.

Điều chỉnh đường công cảm biến.

Bật hoặc tắt báo thức.

Bật tắt các cảnh báo.

Điều thông số kích hoạt cảnh báo.

Nhiệt độ làm mát

Có thể chọn loại cảm biến.

Bật và tắt cảnh báo dựa trên các giá trị đã cài đặt.

Mức nhiên liệu

Chọn loại cảm biến.

Bật tắt cảnh báo dựa trên các giá trị cài đặt.

Chỉnh độ trễ.

Chọn loại cảnh báo.

Gửi và lưu lại nhật ký SMS.

Cảm biến linh hoạt

Chọn loại cảm biến và điều chỉnh tên.

Chọn loại cảnh báo cần thiết.

Bật và tắt cảnh báo.

Điều chỉnh cảnh báo dựa trên giá trị đã cài đặt.

Đầu vào kỹ thuật số

Cài đặt tên và chức năng có đầu vào.

Chọn loại cảnh báo cần thiết.

Bật và tắt cảnh báo.

Chỉnh độ trễ.


Đầu ra

Đầu ra kỹ thuật số

Được cung cấp từ đầu vào dừng khẩn cấp.

Chọn đầu ra dùng để kiểm soát.

Đèn LED ảo

Cho phép điều chỉnh cấu hình của trạng thái để thiết lập đèn LED cảnh báo.


Hẹn giờ

Bắt đầu hẹn giờ

Bắt đầu trì hoãn:

  • Khởi động từ xa bật tải.
  • Khởi động từ xa tắt tải.
  • Nguồn điện bị lỗi
  • Bắt đầu đo từ xa.

Bắt đầu hẹn giờ:

  • Độ trễ tạm thời chính.
  • Nỗ lực tương tác.
  • Tham gia phần còn lại.
  • Trễ quay.
  • Quay cuồng.
  • Phần còn lại quay.
  • Hạn chế khói.
  • Hạn chế khói thuốc tắt.
  • An toàn khi chậm trễ.
  • Sự nóng lên.
  • Thời gian đề ECU.
  • MPU thất bại chậm trễ.

Bộ đếm thời gian tải / dừng

Bộ đếm thời gian tải:

  • Thời gian chuyển / tải chậm trễ.
  • Xung đóng ngắt.
  • Ngắt chuyến đi xung.

Bộ đếm thời gian dừng:

  • Trả lại chậm trễ.
  • Làm mát.
  • Làm mát khi nhàn rỗi.
  • Giữ điện từ ETS.
  • Không dừng được sự chậm trễ.

Bộ hẹn giờ Mô đun

Bộ hẹn giờ giao diện:

  • Trang
  • Cuộn.
  • Đèn nền.
  • Hẹn giờ ngủ.

Máy phát điện

Lựa chọn máy phát điện

Trang bị máy phát điện: Chọn nếu như sử dụng máy phát điện.

Chọn số cực cho máy phát điện: 2, 4, 6, 8,….

Chọn số pha và số dây cho máy phát điện.

Chọn dòng điện sơ cấp và thứ cấp cho máy phát điện.

Cảnh báo xoay pha máy phát điện: Chọn vào nếu máy phát bị chuyển pha sẽ phát ra cảnh báo.

Điều khiển máy cắt của máy phát điện: Bật báo động cầu dao:

  • Không đóng được.
  • Đồng bộ.
  • Không mở được.

Thông số máy phát điện:

  • Công suất tác dụng định mức (kW).
  • Công suất phản kháng định mức (KVAr).
  • Hệ số công suất (cos Phi ).

Lựa chọn điện áp

Giảm áp: Cài đặt cảnh báo có khi điện áp giảm, có hai loại cài đặt là báo giảm áp và báo trước giảm áp, có thể chỉnh độ trễ cho cảnh báo.

Điện áp tải đang hoạt động: Điều chỉnh điện áp cho tải hoạt động và có thể bật cảnh báo nếu điện áp không đặt yêu cầu.

Điện áp định mức của máy phát điện: Điều chỉnh điện áp định mức của máy phát điện.

Quá áp: Cài đặt cảnh báo có khi điện áp tăng, có hai loại cài đặt là báo tăng áp và báo trước tăng áp, có thể chỉnh độ trễ cho cảnh báo.

Tần số máy phát điện

Giảm tần số: Cài đặt cảnh báo có khi tần số giảm, có hai loại cài đặt là báo giảm tần số và báo trước giảm tần số, có thể chỉnh độ trễ cho cảnh báo.

Tần số tải đang hoạt động: Điều chỉnh tần số cho tải hoạt động và có thể bật cảnh báo nếu tần số không đặt yêu cầu.

Tần số định mức của máy phát điện: Điều chỉnh tần số định mức của máy phát điện.

Tăng tần số: Cài đặt cảnh báo có khi tần số tăng, có hai loại cài đặt là báo tăng tần số và báo trước tăng tần số, có thể chỉnh độ trễ cho cảnh báo.

Bỏ tần số: Khi tần số đạt giá trị cài đặt sẽ tắt máy phát.

Tuỳ chọn tần số: Cho phép vượt qua tần số bao nhiêu % và trong 1 khoảng thời gian ngắn.

Dòng điện máy phát điện

Điều chỉnh dòng điện máy phát điện: Điều chỉnh dòng điện sơ cấp giữa các pha và dòng điện thứ cấp. Vị trí hiện tại của dòng điện, giá trị dòng điện đầy tải và điện áp hiện tại của phía sơ cấp.

Cảnh cáo dòng điện máy phát:

Cảnh báo quá dòng: Bật/ tắt thông báo quá dòng và điều chỉnh dòng điện quá dòng trong thời gian nhất định. Chọn hành động đi cùng cảnh báo.

Ngắn mạch: Bật/ tắt thông báo ngắn mạch và điều chỉnh dòng điện ngắt mạch trong thời gian nhất định. Chọn hành động đi cùng cảnh báo.

Lệch thứ tự pha: Bật/ tắt thông báo lệch thứ tự pha và điều chỉnh phần trăm lệch thứ tự pha và độ trễ. Chọn hành động đi cùng cảnh báo.

Lỗi hở mạch: Bật/ tắt thông báo hở mạch và cho phép hở mạch bao nhiêu phần trăm trong một khoảng thời gian nhất định. Chọn hành động đi cùng cảnh báo.

Công suất máy phát điện

Bảo vệ quá tải: Bật/ tắt thông báo quá tải điều chỉnh điện áp khi đạt quá tải sẽ trả về điện áp bình thường hoặc bật cảnh báo và hành động nếu như vượt quá quá tải, có thể tuỳ chỉnh độ trễ của quá tải.

Kiểm soát tải: Bật/ tắt thông báo cảnh báo tải, chọn số tải và và điều chỉnh công suất kéo phụ cái tải nếu đạt giá trị thấp nhất và giá trị cao nhất để giúp kéo tải tốt hơn. Có thể điều chỉnh độ trễ.

Kiểm soát tải trọng: Bật/ tắt thông báo tải trọng, chọn số tải và số tải đủ kết nối để hoạt động. Nếu công suất đạt cao hoặc thấp hơn điều chỉnh trong khoảng thời gian cài đặt sẽ đóng ngắt cầu phụ tải của máy phát điện.

Điện ngược: Bật/ tắt thông báo điện ngược, nếu điện ngược đạt tới ngưỡng công suất cài đặt trong khoảng thời gian cài đặt sẽ thực hiện cảnh báo và hành động.

Tải trọng thấp: Bật/ tắt thông báo tải trọng thấp, nếu công suất thấp hơn công suất cài đặt sẽ có được đưa lên công suất trả về nếu trong thời gian cài đặt không đưa được lên công suất trả về sẽ phát cảnh báo và thực hiện hành động.

Công suất phản kháng (Var)

Công suất phản kháng tích cực: Bật/ tắt thông báo sớm và cảnh báo công suất phản kháng tích cực. Khi công suất phản kháng tích cực đặt mức cài đặt thông báo sớm sẽ giảm công suất phản kháng tích cực xuống mức trở về, nếu như công suất phản kháng tích cực tăng lên mức cảnh báo trong khoảng thời gian cài đặt sẽ thực hiện cảnh báo và hành động.

Công suất phản kháng tiêu cực: Bật/ tắt thông báo sớm và cảnh báo công suất phản kháng tiêu cực. Khi công suất phản kháng tiêu cực đặt mức cài đặt thông báo sớm sẽ giảm công suất phản kháng tiêu cực xuống mức trở về, nếu như công suất phản kháng tiêu cực tăng lên mức cảnh báo trong khoảng thời gian cài đặt sẽ thực hiện cảnh báo và hành động.


Cài đặt chính ( DSE 8610 không có)

Cài đặt chính

Chọn thông tin cài đặt chính của bộ điều khiển máy phát điện:

Chọn số pha và số dây cho hệ thống chính.

Chọn dòng điện sơ cấp và thứ cấp cho hệ thống chính.

Cảnh báo xoay pha hệ thống chính: Chọn vào nếu hệ thống bị chuyển pha sẽ phát ra cảnh báo.

Điều khiển máy cắt của hệ thống chính: Bật báo động cầu dao:

  • Không đóng được.
  • Đồng bộ.
  • Không mở được.

Thông số hệ thống chính:

  • Công suất tác dụng định mức (kW).
  • Công suất phản kháng định mức (KVAr).

Cảnh báo hệ thống chính

Giảm áp: Cài đặt cảnh báo có khi điện áp giảm, có hai loại cài đặt là báo giảm áp và báo trước giảm áp, có thể chỉnh độ trễ cho cảnh báo.

Quá áp: Cài đặt cảnh báo có khi điện áp tăng, có hai loại cài đặt là báo tăng áp và báo trước tăng áp, có thể chỉnh độ trễ cho cảnh báo.

Giảm tần số: Cài đặt cảnh báo có khi tần số giảm, có hai loại cài đặt là báo giảm tần số và báo trước giảm tần số, có thể chỉnh độ trễ cho cảnh báo.

Tăng tần số: Cài đặt cảnh báo có khi tần số tăng, có hai loại cài đặt là báo tăng tần số và báo trước tăng tần số, có thể chỉnh độ trễ cho cảnh báo.

Dòng điện hệ thống chính

Điều chỉnh dòng điện hệ thống chính: Điều chỉnh dòng điện sơ cấp giữa các pha và dòng điện thứ cấp. Vị trí hiện tại của dòng điện, giá trị dòng điện đầy tải và điện áp hiện tại của phía sơ cấp.

Cảnh cáo dòng điện hệ thống chính:

Cảnh báo quá dòng: Bật/ tắt thông báo quá dòng và điều chỉnh dòng điện quá dòng trong thời gian nhất định. Chọn hành động đi cùng cảnh báo.

Ngắn mạch: Bật/ tắt thông báo ngắn mạch và điều chỉnh dòng điện ngắt mạch trong thời gian nhất định. Chọn hành động đi cùng cảnh báo.

Lỗi hở mạch: Bật/ tắt thông báo hở mạch và cho phép hở mạch bao nhiêu phần trăm trong một khoảng thời gian nhất định. Chọn hành động đi cùng cảnh báo.


Động cơ

Tuỳ chọn động cơ

Tuỳ chọn ECU:

  • Chọn loại động cơ.
  • J1939 nâng cao: Bật/ tắt hiển thị thông số động cơ.
  • Thay thế tốc độ động cơ: Chọn nếu như là động cơ chạy với tốc độ thay thế như được cấu hình bởi nhà sản xuất động cơ. Không chọn nếu như động cơ chạy với tốc độ định mức được định cấu hình bởi nhà sản xuất.
  • Động cơ Modbus cổng kết nối: Cổng RS485, Cổng DSENet.
  • Điều chỉnh tốc độ động cơ: Bật/ tắt điều chỉnh tốc độ động cơ bằng DSE.

Sự lựa chọn khác

  • Bật/ tắt thiết bị đo đặt J1939-75.
  • Bật/ tắt cảnh báo đo đạc J1939-75.
  • Chọn địa chỉ nguồn cho CAN.

Tuỳ chọn khởi động: có thể bắt đầu thử số lần.

Nhiệt độ nước ban đầu: bật/ tắt điều chỉnh nhiệt độ nước, chọn nhiệt độ và thời gian nhất định.

Nhiệt độ nước lúc sau: bật/ tắt điều chỉnh nhiệt độ nước, chọn nhiệt độ và thời gian nhất định.

Tuỳ chọn ECU

Cho ghi lại thời gian hoạt động của động cơ.

Cho phép tái tạo lại các nhiệm vụ.

Cho phép chuyển đổi tốc độ.

Thiết lập thời gian làm mát định kỳ và hiển thị chất lượng của chất làm mát.

Thiết lập độ trễ của ECU.

Độ suy giảm: Điều chỉnh độ suy giảm cho phép của chất làm mát.

Điều chỉnh danh sách bỏ qua SPN.

Thiết lập địa chỉ nguồn cho CAN.

Cảnh báo của ECU

Cảnh báo lỗi của ECU và hành động nếu có cảnh báo.

Tín hiệu DM:

  • ECU hổ phách: Điều chỉnh độ trễ, hình thức hoạt động và hành động của tín hiệu.
  • ECU đỏ: Điều chỉnh độ trễ, hình thức hoạt động và hành động của tín hiệu.
  • ECU trục trặc: Điều chỉnh độ trễ, hình thức hoạt động và hành động của tín hiệu.
  • Bảo vệ ECU: Điều chỉnh độ trễ, hình thức hoạt động và hành động của tín hiệu.

Nhiệt độ đầu vào: Bật/ tắt thông báo sớm và cảnh báo đầu vào của động cơ, Nếu nhiệt độ cao hơn nhiệt độ thông báo sớm sẽ được làm mát và đưa vào nhiệt độ trở về nếu nhiệt độ đặt nhiệt độ cảnh báo sẽ thực hiện cảnh báo và hành động cảnh báo.

Các tín hiệu cụ thể khác:

  • Bộ lọc DPTC: Bật/ tắt và điều chỉnh hình thức hoạt động và hành động của tín hiệu.
  • HEST hoạt động: Bật/ tắt và điều chỉnh hình thức hoạt động và hành động của tín hiệu.
  • Cấp độ DEF: Bật/ tắt và điều chỉnh độ trễ, hình thức hoạt động và hành động của tín hiệu.
  • Cảm ứng SCR: Bật/ tắt và điều chỉnh độ trễ, hình thức hoạt động và hành động của tín hiệu.

Áp suất dầu:

  • Bật/ tắt thông báo cảm biến báo động hở mạch.
  • Báo động áp suất dầu thấp: Sau khi bật cảnh báo có thể thiết lập điều chỉnh thông báo sớm và cảnh báo theo thông số cài đặt và bật hành động là dùng khẩn cấp nếu cảnh báo được bật.

Nhiệt độ nước làm mát

Cảnh báo nhiệt độ nước làm mát:

  • Bật/ tắt cảnh báo nhiệt độ nước làm mát.
  • Bật/ tắt thông báo sớm nhiệt độ nước làm mát thấp, nếu nhiệt độ nước làm mát hạ xuống dưới mức cài đặt thông báo thấp sẽ được điều chỉnh về mức trả lại.
  • Bật/ tắt thống báo sớm nhiệt độ nước làm mát cao, cảnh báo và tắt máy. Nếu nhiệt độ nước làm mát tăng trên mức cảnh báo sớm sẽ được điều chỉnh về mức trả lại, nếu nhiệt độ tiếp túc tăng lên mắc cảnh báo thì hệ thống sẽ cảnh báo và nếu tăng lên mức dừng máy thì động cơ sẽ dừng.

Kiểm soát nhiệt độ nước làm mát:

  • Kiểm soát nước làm mát: Bật/ tắt điều chỉnh nhiệt độ nước làm mát trong khoảng cài đặt.
  • Kiểm soát chất làm mát: Bật/ tắt điều chỉnh nhiệt độ chất làm mát trong khoảng cài đặt.
  • Điều khiển quạt: Điều khiển thời gian làm mát của quạt.

Tuỳ chọn nhiên liệu

Cấp độ DEF: Bật/ tắt cho phép báo động sớm thấp và báo động thấp, tuỳ chỉnh mức độ báo động thấp sớm và báo động thấp theo chỉ số thiết lập, có thể điều chỉnh độ trễ.

Tùy chọn động cơ xăng: Cài đặt bộ hẹn giờ động cơ xăng điều chỉnh thời gian co bốp, độ trễ khí chậm trễ và độ trễ tắt đánh lửa.

Độ bẻ cong:

  • Có thể tuỳ chọn ngắt kết nối trên áp suất dầu và kiểm tra áp suất dầu trước khi khởi động.
  • Điều chỉnh tần số máy phát điện và tốc độ quay của động cơ.
  • Điều chỉnh áp suất dầu theo chỉ số Bar.
  • Điều chỉnh bật/tắt chọn sạc máy phát điện và tuỳ chọn điện áp sạc.
  • Điều chỉnh bật/ tắt điện áp máy phát điện.
  • Bật/ tắt giữ nút để quay và giới hạn khởi động quay bằng tay.

Cảm biến tốc độ:

  • Bật/ tắt cảm biến tốc độ ECM.
  • Bật/ tắt nhận từ tính được trang bị.
  • Điều chỉnh số răng bánh đà.
  • Bật/ tắt nhiều lần thử tham gia, chọn số lần thử.
  • Chọn hành động khi mất tín hiệu cảm biến.
  • Bật/ tắt báo động tốc độ nếu cảm biến bị lỗi.
  • Chọn hành động khi mạch mở từ tính.

Cài đặt tốc độ:

  • Tốc độ thấp: Bật/ tắt thông báo sớm và cảnh báo khi tốc độ thấp, nếu tốc độ thấp hơn tốc độ thông báo sớm sẽ được tăng tốc và đưa về lại tốc độ trở về nếu tốc độ giảm hơn tốc độ cảnh báo sẽ thực hiện cảnh báo và hành động cảnh báo.
  • Tốc độ cao: Bật/ tắt thông báo sớm và cảnh báo khi tốc độ cao, nếu tốc độ cao hơn tốc độ thông báo sớm sẽ được giảm tốc và đưa về lại tốc độ trở về nếu tốc độ tăng hơn tốc độ cảnh báo sẽ thực hiện cảnh báo và hành động cảnh báo.
  • Điều chỉnh tốc độ chạy của động cơ.
  • Tuỳ chọn tốc độ: Cho phép vượt qua tốc độ bao nhiêu % và trong 1 khoảng thời gian ngắn.

Pin nhà máy:

  • Cảnh báo điện áp: Khi điện áp thấp hoặc cao hơn điện áp cài đặt sẽ được đưa về điện áp trả về trong 1 khoảng độ trễ cài đặt.
  • Sạc báo động máy phát điện: Bật/ tắt sử dụng mô-đun để sạc máy phát điện, nếu điện áp xuống tới giá trị cài đặt sẽ hành động cảnh báo hoặc dừng máy trong khoảng thời gian cài đặt.
  • Chọn biểu tượng động cơ hiển thị.

Giao tiếp, kết nối ( DSE 4520, 6020 không có)

Tuỳ chọn giao tiếp, kết nối

Nhận dạng mô-đun: Nhận dạng trang web và nhận dạng bộ điều khiển.

Cổng RS232

Chọn cấu hình cổng nối tiếp.

Cài đặt mô đun.

Thiết lập chuỗi khởi tạo.

Cài đặt kết nối:

  • Thời gian chờ không hoạt động chính.
  • Thời gian kết nối chậm trễ.
  • Cài đặt số lần thử lại.
  • Thời gian thử lại độ trễ.
  • Thời gian lặp lại chu kỳ trì hoãn.

Thời gian độ trễ giữa các khung hình.

Điều khiển mô-đun SMS.

Cổng RS485

Cài đặt các chức năng căn bản: ID phụ thuộc, tốc độ truyền và sử dụng cổng.

Điều chỉnh thời gian chờ không hoạt động chính.

Kết nối điều chỉnh độ trễ giữa các khung hình, các bit dừng, kiểm tra chẵn lẻ.

Bộ điều khiển màn hình

Bật/ tắt cho phép hiển thị.

Chọn cổng kết nối.


Lập kế hoạch

Cài đặt lập kế hoạch

Bật/ tắt bộ lập kế hoạch.

Điều chỉnh các kế hoạch được lập ra trên 2 bảng bank1 và bank2.

Báo động bảo trì

Bật/ tắt các thông báo bảo trì và thiết lập tên, loại cảnh báo, thời gian cảnh báo, bật báo thức vào ngày đến hạn và chọn thời gian trên 3 báo động bảo trì.


Công cụ CAN có thể định cấu hình ( DSE 4520, 6020 không có)

Đã nhận thiết bị đo

Có thể cài đặt:

  • Kích hoạt.
  • Quan điểm.
  • Mô tả.
  • Chút ít.
  • CÓ THỂ ID.
  • Bật/ tắt thời gian hết giờ.
  • Cấu trúc dữ liệu.
  • Hiển thị.
  • Giá trị Bus.
  • Giá trị được ánh xạ.

Truyền thiết bị đo đạc

Có thể cài đặt:

  • Kích hoạt.
  • Chút ít
  • CÓ THỂ ID.
  • Tỷ lệ (ms).
  • Byte.
  • Chút.
  • Chiều dài.
  • Đăng ký.
  • Giá trị nguồn.
  • Giá trị Bus.

Hướng dẫn cài đặt deepsea 7320 các cấu hình thay thế

Tuỳ chọn các cấu hình thay thế

Chọn cấu hình mặc định.

Đặt tên cho cấu hình mặc định.

Cấu hình

Tuỳ chọn cấu hình: Bật/ tắt cấu hình và đặt tên cho nó. Ngắt/ chặn thiết bị đo máy phát điện/ điện áp hệ thống chính.

Tuỳ chọn máy phát điện:

Tuỳ chọn điện áp.

Tuỳ chọn tần số.

Tuỳ chọn dòng điện.

Tuỳ chọn công suất.

Tuỳ chọn công suất phản kháng (VAr).

Tuỳ chọn hệ thống chính:

Tuỳ chọn hệ thống.

Tuỳ chọn cảnh báo.

Tuỳ chọn dòng điện.

Tuỳ chọn động cơ

Tuỳ chọn động cơ.

Tuỳ chọn tốc độ.


Hướng dẫn cài đặt deepsea 7320 kết nối thêm ( DSE 4520, 6020 không có)

( 2130, 2131, 2133) mô-đun đầu vào và 2152 mô-đun đầu ra

Cấu hình ngõ vào tương đương.

Ngõ vào tương đương

Ngõ vào kỹ thuật số.

2157 mô-đun chuyển tiếp

Bật/ tắt tính năng mở rộng.

Đầu vào chuyển tiếp (thường mở).

Đầu ra chuyển tiếp (chuyển đổi).

Mô-đun hiển thị 2510/2520 MKII

Bật/ tắt mô đun hiển thị.

Bật/ tắt các nút điều khiển.

Cấu hình âm thanh:

Bật/ tắt âm thanh.

Theo đơn vị chính.

Bật/ tắt hẹn giờ tắt tự động và điều chỉnh thời gian tắt tự động.

2548 mô-đun truyền tin

Bật/ tắt mô đun truyền tin.

Cấu hình âm thanh.

Chỉ báo LED.

Bộ sạc pin

Bật/ tắt bộ sạc pin:

Liên kết hành động báo động bị mất.

ID Modbus.

Hiển thị thiết bị đo đạc.

Đặt tên bộ sạc.

Báo động tắt bộ sạc:

Bật/ tắt báo động tắt bộ sạc.

Hành động của mô đun.

Chuỗi báo động.

Báo động cảnh báo bộ sạc:

Bật/ tắt báo động cảnh báo bộ sạc.

Hành động của mô đun.

Chuỗi báo động.


Hướng dẫn cài đặt deepsea 7320 nâng cao (DSE 6020 không có)

Tùy chọn nâng cao

Bảo vệ:

  • Bật/ tắt chế độ bảo vệ.
  • Các biện pháp bảo vệ bị vô hiệu hóa.
  • Bảo vệ đã tắt tác vụ báo động.
  • Ghi đè bảo vệ mức chất làm mát.

Chế độ thoát:

  • Bật/ tất chế độ thoát.
  • Cài đặt hoạt động.
  • Khoảng thời gian.

Đồng bộ hóa bộ hẹn giờ:

  • Đồng bộ hóa chậm trễ.
  • Ghi đè khóa liên động tắt.

Tùy chọn AVR:

  • Bật/ tắt giao tiếp AVR CAN.
  • Địa chỉ nguồn AVR.
  • Địa chỉ mô-đun CAN.
  • Khớp cấu hình thay thế AVR với bộ điều khiển.

AVR ngày không thành công:

  • Cài đặt hành động,
  • Trang bị vũ khí.
  • Độ trễ kích hoạt.

Lỗi AVR:

  • Cài đặt hành động.
  • Trang bị vũ khí.
  • Độ trễ kích hoạt.

Cài đặt PLC

Cho phép kết nối/ cài đặt PLC với DSE.

Các trang cài đặt thêm

Các trang cài đặt thêm cho DSE gồm: Page 166, 167, 168, 169.


Lắ


Hướng dẫn cài đặt deepsea 7320 và hướng dẫn cài đặt deepsea ( DSE 7320 MKII, Wiring diagram)

Sơ đồ nối dây cơ bản – Deepsea Wiring Diagram

Việc lắp đặt bộ điều khiển Deepsea DSE7320 MKII trên máy phát điện là vấn đề quan trọng. Việc lắp đặt phải theo sơ đồ như sau:

Chân 1-2: NGUỒN CUNG CẤP DC 8 – 35V.

Chân 3: DỪNG KHẨN CẤP.

Chân 4-5: NHIÊN LIỆU & NGÂN HÀNG ĐẦU RA (Linh hoạt với CAN).

Chân 6: SẠC MÁY PHÁT ĐIỆN.

Chân 7: NỐI ĐẤT.

Chân 8-13: ĐẦU RA DC.

Chân 15-19: ĐẦU VÀO PHÂN TÍCH.

Chân 22-30: ĐỘNG CƠ ĐIỆN TỬ & PHÉP THUẬT NGỮ.

Chân 39-40: TIẾP ĐIỂM THƯỜNG ĐÓNG ĐẦU RA.

Chân 41-42: TIẾP ĐIỂM THƯỜNG MỞ ĐẦU RA.

Chân 43-46: CẢM BIẾN MÁY PHÁT ĐIỆN.

Chân 47-50: CẢM BIẾN CHÍNH (TIỆN ÍCH).

Chân 51-55: MÁY PHÁT ĐIỆN/ TẢI HIỆN TẠI.

Chân 60-67: ĐẦU VÀO CÓ THỂ CẤU HÌNH

RS232.

RS485.

USB.

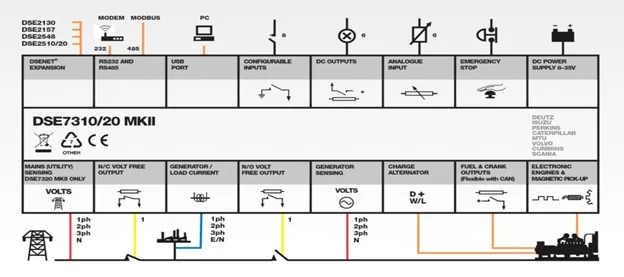

Sơ đồ nối dây cơ bản DSE7320 MKII:

Sơ đồ nối chân DSE 7320

Sơ đồ nối dây cơ bản DSE4520 MKII:

Sơ đồ cơ bản DSE4520

Sơ đồ nối dây cơ bản DSE6020 MKII:

Sơ đồ cơ bản DSE6020

Sơ đồ nối dây cơ bản DSE8610 MKII:

Sơ đồ cơ bản DSE8610


Sơ đồ nối dây chi tiết – Deepsea 7320 wiring diagram và các model 8610, 6020, 4520, 6120.

Sơ đồ nối dây chi tiết của hướng dẫn cài đặt deepsea: Deepsea 7320 wiring diagram

Sơ đồ cổng DSE 7320

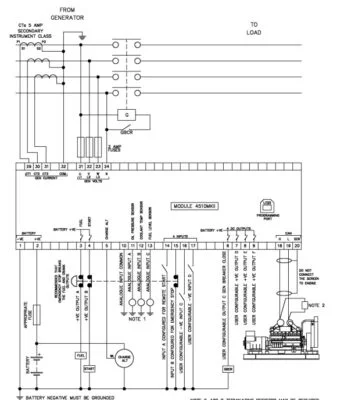

Sơ đồ nối dây chi tiết của hướng dẫn cài đặt deepsea:  Deepsea 4520 wiring diagram

Sơ đồ đi dây chi tiết DSE4520

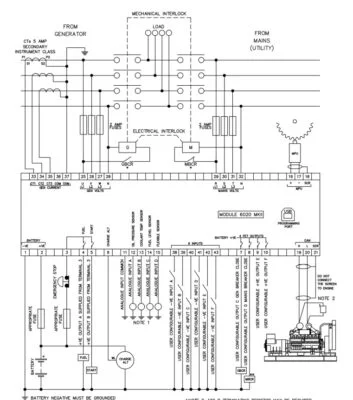

Sơ đồ nối dây chi tiết của hướng dẫn cài đặt deepsea: Deepsea 6020 wiring diagram

Sơ đồ đi dây chi tiết DSE6020

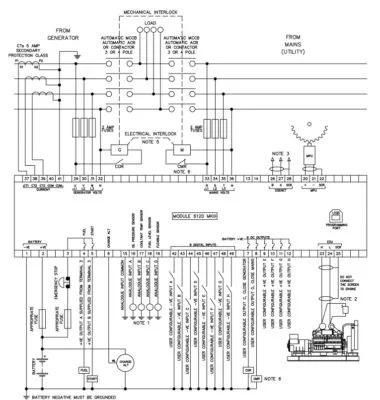

Sơ đồ nối dây chi tiết của hướng dẫn cài đặt deepsea: Deepsea 6120 wiring diagram

Sơ đồ đi dây chi tiết DSE6120

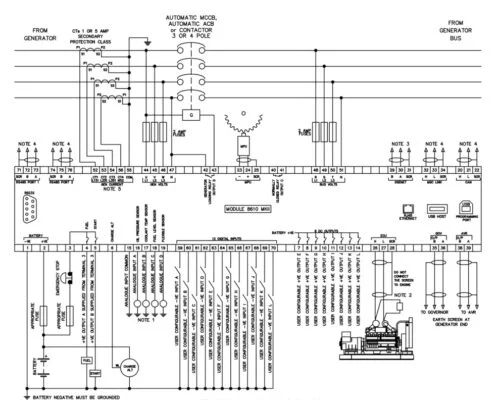

Sơ đồ nối dây chi tiết củahướng dẫn cài đặt deepsea: Deepsea 8610 wiring diagram

Sơ đồ đi dây chi tiết DSE8610



Hướng dẫn cài đặt deepsea 7320 và Vận hành bộ điều khiển DSE (DSE 7320 MKII)

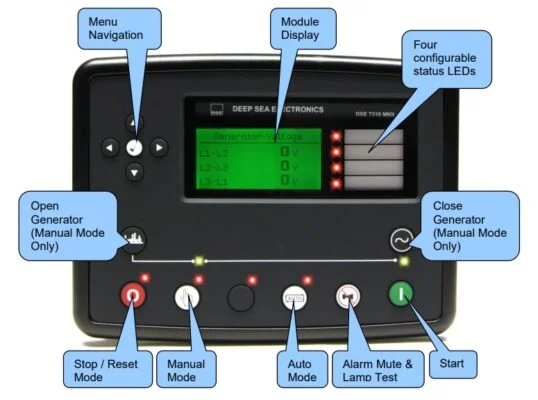

Giới thiệu màn hình DSE7320 hoàn chỉnh

Sau khi cài đặt thông số và lấp đặt trên máy phát việc tiếp theo là vận hành máy. Việc vận hành là bước cuối cùng đưa vào sử dụng. Các bước vận hành như sau:

Kiểm tra nhiên liệu.

Kiểm tra mức nước làm mát.

Kiểm tra bình ắc quy.

Kiểm tra lọc khí.

Bật công tắc nguồn DEEPSEA.

Kiểm tra thống số dựa trên các nút: Trái, phải, lên, xuống.

Khởi động máy phát điện:

  • Khởi động bằng tay:

Bước 1: Chọn nút khởi động bằng tay.

Bước 2: Chọn khởi động máy.

Bước 3: Kiểm tra các thông số cần biết.

Bước 4: Chọn nút dừng máy nếu không sử dụng.

  • Khởi động tự động:

Bước 1: Chọn Auto máy sẽ tự hoạt động.

Bước 2: Kiểm tra các thông số cần biết.

Chú ý: Khi chọn Auto sẽ không can thiệp được vào hệ thống bằng bộ điều khiển nữa nên thường được sử dụng khi mất điện lưới. Khi có điện lưới và máy phát điện đang ở chế độ Auto thì máy phát điện sẽ tự động ngắt.

Liên hệ để biết thêm thông tin chi tiết báo giá bộ điều khiển máy phát điện :


Công ty TNHH TTTT Global.

Địa chỉ: Landmark 4, Vinhomes Central Pank, 720A Điện Biên Phủ, P.22, Quận Bình Thạnh, Tp. Hồ Chí Minh, Việt Nam.

Trang web: https://ttttglobal.com/

Điện thoại: 0286 2728334

Email: Info@ttttglobal.com


CHUYÊN MỤC: TÀI LIỆU DEEPSEA

BÀI VIẾT LIÊN QUAN


5/5 (3 Reviews)
error: Content is protected !!
