Name: Sices MC200 - Bộ điều khiển hòa máy phát điện vào lưới [Italy]
Brand: Sices
SKU: 23452364
Price: 100000 VND
Availability: InStock
Rating: 4.5 (275 reviews)

Bộ điều khiển SICES MC 200 cung cấp khả năng giám sát mạnh mẽ cho nhiều ứng dụng điện song song và nhiều trường hợp ứng dụng khác. MC 200 có màn hình 4,3″ và bao gồm các chức năng PLC, quản lý nguồn điện và chuyển nguồn điện lưới sang máy phát điện.

Cổng MC200

Bộ điều khiển Mecc Alte thay thế Sices

BỘ ĐIỀU KHIỂN SICES	THÔNG TIN
Xuất xứ SICES MC 200	Ý – Italy
SICES MC 200 Manual pdf	Download
Ứng dụng của Sices MC 200	Ứng dụng khi sử dụng bởi nhiều máy phát hoà đồng bộ hoạt động song song, quản lý nhiều nguồn điện, có thể chuyển nguồn từ nguồn điện sang máy phát điện.
Cổng kết nối của Sices MC 200	USB, RS232, RS485, PLC, Ethernet.

Thông tin chính về bộ điều khiển SICES MC200

TTTT Global hiện tại là đại diện bộ điều khiển ATS Sices chính hãng.
Bộ điều khiển Sices MC200 cấp cao với bộ vi điều khiển kép, nhằm mục đích quản lý nguồn điện (và bộ ngắt mạch tương đối) trong các ứng dụng được cấu tạo bởi nhiều máy phát điện hòa đồng bộ hoạt động song song. Cho phép nhiều bộ điều khiển Sices MC200 TTTT cho mỗi hệ thống, để quản lý nhiều nguồn điện. MC200 thực hiện kiểm tra liên tục các đặc tính điện áp nguồn; trong trường hợp điện áp bất thường, nó có thể ngay lập tức hoạt động trên bộ ngắt mạch MCB (bảo vệ tải khỏi điện áp nguồn bất thường) và khởi động máy phát điện để cung cấp cho tải (chức năng AMF).
Khi nguồn điện trở lại trong điều kiện chính xác, nó cho phép đồng bộ hóa bộ phát với nguồn điện (“đồng bộ hóa ngược”), tránh tình trạng mất điện trên tải (“song song trong thời gian ngắn”). Trong khi các máy phát điện mắc song song với nguồn điện, MC200 liên tục kiểm tra nguồn điện lưới để phát hiện bất kỳ lỗi nào, (bảo vệ giao diện): trong trường hợp bất thường, nó sẽ mở cầu dao MCB để cách ly máy phát điện khỏi nguồn điện lưới.
MC200 là một thiết bị “chính”, được thiết kế để quản lý Bộ ngắt mạch chính (MCB) và Bộ ngắt mạch chính (MGCB).
Điều này làm cho bộ điều khiển đặc biệt phù hợp và hiệu quả cho các ứng dụng khẩn cấp về nguồn điện (“MSB + MSTP” – Nhiều chế độ chờ + Nhiều thời gian ngắn song song), sản xuất song song với các ứng dụng nguồn điện (“MPtM” – Nhiều ứng dụng song song với nguồn) và các ứng dụng hỗn hợp (“MSB + MPtM” – Nhiều chế độ chờ + Nhiều kênh song song với chính).
MC200 được thiết kế để đồng bộ hóa đồng thời tất cả các tổ máy phát điện (được điều khiển bởi bộ điều khiển song song SICES) với nguồn lưới, với sự chuyển tải mềm từ các tổ máy phát sang nguồn lưới, do đó tránh mọi sự cố mất điện trên các tải trong thời gian ngắn song song.
“Logic quản lý bộ gen tùy thuộc vào tải” được nhúng, tích hợp hoàn hảo với cùng một quản lý có trong bộ điều khiển song song SICES.
MC200 có thể được kết hợp với các bộ điều khiển SICES như: DST4602Evolution, DST4602, GC600 và GC400. Ngoài ra,
nếu nhà máy bao gồm một bộ ngắt dây buộc, nó có thể được điều khiển bởi bộ điều khiển SICES BTB200. Giao tiếp giữa các thiết bị được quản lý bằng một kết nối CANBUS (PMCBus).
Trên trang TTTT Global không những có Sices MC 200 pdf mà còn có thêm Sices MC 200 manual.

10+ ƯU ĐÃI ĐANG ÁP DỤNG

Quan tâm zalo

CHỨC NĂNG CỦA SICES MC200

Sự tập trung của các lệnh bắt đầu / dừng đối với các bộ tạo.
Bộ đồng bộ hóa bên trong có điều khiển điện áp, tần số và độ lệch pha.
Quản lý tập trung các điểm đặt công suất hoạt động cho máy phát điện, cho phép chuyển tải dần dần với tốc độ xác định.
Quản lý tập trung các điểm đặt hệ số công suất cho máy phát điện khi vận hành song song với nguồn lưới.
Sản xuất song song với nguồn điện ở công suất cố định (BASE LOAD), với điểm đặt công suất cho máy phát điện có thể cài đặt bằng tham số hoặc bằng đầu vào tương tự.
Sản xuất song song với nguồn điện ở công suất thay đổi (XUẤT NHẬP KHẨU, sản xuất biến đổi trên máy phát điện để đảm bảo nguồn điện cố định trên nguồn lưới), với điểm đặt công suất cho nguồn điện có thể cài đặt bằng tham số hoặc bằng đầu vào tương tự.
Mất bảo vệ nguồn điện (bảo vệ giao diện), để cách ly máy phát điện khỏi nguồn điện trong trường hợp chính nguồn điện bị hỏng.
Chức năng LOAD SHEDDING (ngắt kết nối tải không ưu tiên), với 4 mức khả dụng.
Các chức năng PEAK SHAVING và PEAK LOPPING (khởi động máy phát điện do tiêu thụ quá nhiều tải từ nguồn điện).
Chức năng điều chỉnh điện áp của đường dây cuối tải (bằng cách thay đổi điện áp của máy phát ở đầu đường dây).
Tận dụng đồng hồ lịch bên trong (có pin sạc dự phòng):
Khởi động máy phát điện định kỳ với tốc độ có thể lập trình được, để xác minh hiệu quả của chúng (thử nghiệm này có thể được thực hiện khi không có tải, song song với nguồn điện hoặc ở chế độ đảo bằng cách chuyển tải từ nguồn điện sang máy phát điện).
Ngày và khoảng thời gian có thể lựa chọn mà máy phát điện không bao giờ được khởi động.
Các ngày và khoảng thời gian có thể lựa chọn trong đó máy phát điện phải được khởi động ngay cả khi có nguồn điện lưới.
Nhật ký lịch sử định kỳ và “sự kiện”.
Còi báo động nhúng.
Màn hình đa ngôn ngữ (EN, IT, FR, PT, ES, RU).

MC200 CUNG CẤP BIỆN PHÁP RMS

Điện áp nguồn.
Điện áp thanh cái Genset.
Dòng điện tuần hoàn đối với nguồn điện lưới.
Hoạt động, phản kháng, công suất biểu kiến và hệ số công suất trên nguồn lưới (tổng và theo pha).
Hoạt động, phản kháng, công suất biểu kiến và hệ số công suất trên thanh cái bộ phát (tổng cộng).
MC200 được trang bị một loạt đầu vào và đầu ra, cả kỹ thuật số và tương tự, tất cả đều có thể cấu hình hoàn toàn và tự do, đáp ứng từng nhu cầu cụ thể của ứng dụng.
Nhờ các logic AND / OR có thể định cấu hình và các chức năng PLC được bao gồm, có thể định cấu hình trình tự hoạt động cụ thể cho từng loại ứng dụng. Các tính năng này làm cho MC200 trở thành giải pháp hiệu quả ngay cả đối với các hệ thống phức tạp mà không cần sử dụng thêm các thiết bị khác.
Bộ điều khiển được trang bị màn hình đồ họa màu 4.3 inch lớn, với thiết kế hấp dẫn và tức thì với các biểu tượng và biểu tượng, để xem nhanh các phép đo (nguồn điện và bộ phát điện) và trạng thái hệ thống. Nó cũng cho phép mở và đóng bằng tay cả bộ ngắt mạch nguồn (MCB) và mạch bộ phát điện chính
Cầu dao (MGCB), thông qua hai nút chuyên dụng.

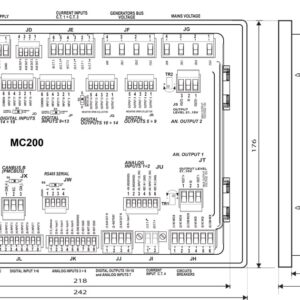

retro_mc200

Tham khảo:Sices MC400

Tham khảo:Sices dst4602 Evolution

Thống số kỹ thuật bộ điều khiển Sices MC200

Cổng kết nối của SICES MC 200

18 đầu vào kỹ thuật số.
18 đầu ra kỹ thuật số.
7 đầu vào tương tự.
2 đầu ra tương tự.
Cổng kiểm soát logic AND/ OR.
1 USB port (Modbus RTU).
1 cổng nối tiếp RS232( Modbus RTU). Nó hỗ trợ modem GSM/ GPRS bên ngoài.
1 cổng nối tiếp RS485 cách lý (Modbus RTU).
Cổng điều khiển PLC.
1 cổng Ethernet với đầu nối RJ45 (Modbus TCP).
1 Giao diện CANBUS cách điện để kết nối các mô-đum mở rộng (EXBUS).
1 Giao diện CANBUS cách điện để kết nối với các bộ điều khiển SICES khác (PMCBUS).

Tuỳ chọn khác

REWIND – Thiết bị GPRS/ GSM/ GPS (dành cho SIMONE).

Các biện pháp bảo vệ

Bảo vệ giao diện (song song với nguồn điện)

Điện áp thấp (27).
Điện áp thấp với thời gian phụ thuộc vào cấp điện áp (27T).
Điện áp thấp liên kết với công suất phản kháng nhập khẩu (27Q).
Quá áp (59).
Tần số thấp (81U).
Tần số cao (81O).
ROCOF (df/ dt, 81R).
Bước nhảy vector.

Bảo vệ chính (cho dịch phụ khẩn cấp)

Tần số thấp (81U).
Tần số cao (81O).
Điện áp thấp (27).
Quá áp (59).
Mất cân bằng điện áp (46).
Trình tự các pha sai.

Các biện pháp bảo vệ khác

Công suất đầu ra tối thiểu đến nguồn điện lưới (32).
Tối đa dòng điện (50, 51, 50V, 51V).
Điện áp cung cấp cao/ thấp.

Thông số thiết bị

Điện áp cung cấp: 8 đến 32 VDC.
Công suất tiêu thụ: Điểu hình dưới 6W (chế độ tự động, chế độ chờ, hoạt động tiết kiệm đèn LCD).
Tần số hoạt động 50Hz hoặc 60Hz.
Màn hình màu 4,3” có đèn nền.
Nhiệt độ hoạt động: -25^oC đến 60^oC.
Nhiệt độ bảo quản: -30^oC đến 80^oC
Mức độ bảo vệ: IP65 (chỉ với miếng đệm được lắp đúng cách).
Trọng lượng: 1100 gr.
Kích thước tổng thể: Dài 244 x Rộng 178 x Cao 83mm.
Cắt bảng điều khiển: Dài 218 x Rộng 159 mm.
Độ phân giải hiển thị đồ hoạ: 480×272 pixel.
EMC: phù hợp với EN61326-1.
An toàn: Được xây dựng phù hợp với EN61010-1.
