Tìm hiểu chung về bộ điều chỉnh điện áp DSR Mecc Alte
DSR Mecc Alte TTTT là bộ điều chỉnh điện áp cho máy phát điện đồng bộ, được tạo ra để làm việc độc lập và hiệu chuẩn để tối đa hoá hiệu suất.
Bộ điều chỉnh DSR Mecc Alte được tạo ra để điều khiển nhiều loại máy phát điện khác nhau nên nó phải được cấu hình phù hợp để đạt được hiệu năng tốt nhất. Bộ phận giám sát có thể được thiết lập từ máy tính cá nhân hoặc một thiết bị khác, tuy không có chức năng điều khiển hệ thống theo thời gian thực nhưng cho phép lập trình và hiển thị trực quan các thống số hoạt động của DSR Mecc Alte.
AVR Mecc Alte DSR có thể sử dụng cho các dòng củ phát điện:
- DSR Mecc Alte được sử dụng tối ưu hoá và phổ biến cho củ phát điện Mecc Alte từ 3 đến 38: ECP3, ECP28, ECP32, ECP34, ECO38.
- DSR Mecc Alte có thể sử dụng cho củ phát điện Mecc Alte từ 40 đến 46: ECO40, ECO43, ECO46.
10+ ƯU ĐÃI ĐANG ÁP DỤNG
Hai phiên bản khác nhau chủ yếu về các thông số mặc định của của bộ điều chỉnh.
Các đặc tính kỹ thuật của thiết bị bộ điều chỉnh điện áp DSR Mecc Alte
Thông số kỹ thuật bộ điều chỉnh điện áp DSR Mecc Alte AVR
- Cài đặt máy DSP trên bo mạch DSR Mecc Alte.
- Thích hợp cho tất cả các máy phát điện tự điều chỉnh.
- Điện áp cung cấp: từ 40Vac đến 270Vac.
- Tấn số: từ 12Hz đến 72Hz.
- Cảm biến điện áp với thời gian thực hoặc phép đo trung bình (từ 70Vac đến 280Vac).
- Dòng điện ra liên tục: 5Adc.
- Độ chính xác của điều chỉnh điện áp: 1%
- Có thể điều khiển từ xa tương tự điện áp đầu ra thông qua điện áp bên ngoài (từ 0 đến 2,5Vdc) hoặc với chiết áp 10K ohm.
- Nhiệt độ môi trường: từ -25oC đến 70oC.
- Có thể điều chỉnh ngưỡng và độ báo động.
- Bảo vệ dòng điện kích thích có can thiệp chậm, xử lý ngắn mạch tạm thời.
- Ghi nhớ thời gian hoạt động của bộ điều chỉnh (bắt đầu từ bản đổi 11 của chương trình cơ sở).
- Giao diện giao tiếp USB (với mô-đun USB2DxR tuỳ chọn).
Sơ đồ và kích thước của bộ điều chỉnh điện áp DSR Mecc Alte AVR
- Chiều dài của bộ điều chỉnh điện áp DSR Mecc Alte: 98 mm
- Chiều rộng của bộ điều chỉnh điện áp DSR Mecc Alte: 92 mm
- Chiều cao của bộ điều chỉnh điện áp DSR Mecc Alte: 36 mm
Tham khảo: Kích từ máy phát điện
Tham khảo: Der1 Mecc Alte
Đầu vào và đầu ra bộ điều chỉnh điện áp DSR Mecc Alte
| Chân | Tên | Chức năng DSR Mecc Alte | Mô tả DSR Mecc Alte |
| 1 | Exc- | Chân Nguồn | Cung cấp liên tục: 5Adc Cung cấp tức thời: 12Adc |
| 2 | Aux/ Exc+ | ||
| 3 | Aux/ Exc+ | Chân năng lượng | `40V đến 270Vac, tấn số: 12 đến 72 Hz |
| 9 | Aux/ Neutral | ||
| 4 | F-phase | Chân cảm biến | Phạm vi : 140 đến 280Vac Chịu: <1VA |
| 5 | F-phase | ||
| 6 | H-phase | Phạm vi 1: 70 đến 140Vac Chịu: <1VA | |
| 7 | H-phase | ||
| 8 | Aux/ Neutral | ||
| 10 | Vext/ Pext | Đầu vào cho điều khiển từ xa Điều khiển điện áp | Loại: Không cách nhiệt. Phạm vi: từ 0 đến 2,4Vdc hoặc 10K điều chỉnh chiết áp từ -14% đến +14%. Dòng điện: từ 0 đến 2 mA. Chiều dài tối đa: 30m |
| 11 | Common | ||
| 12 | 50/60Hz | Chân nối 50/60Hz | Loại: Không cách nhiệt. Chiều dài tối đa: 3m |
| 13 | Common | ||
| 14 | A.P.O. | Đầu ra bảo vệ | Loại: Bộ thu hở không cách điện Dòng điện: 100mA Điện áp: 30V Chiều dài tối đa: 30m |
| 15 | Common | ||
| VOLT | Hiệu chỉnh điện áp | Từ 70Vac đến 140Vac hoặc từ 140Vac đến 280Vac | |
| STAB | Hiệu chỉnh phản ứng động | Điều chỉnh độ lợi tỷ lệ | |
| Hz | Hiệu chỉnh ngưỡng can thiệp bảo vệ dưới tốc độ | Thay đổi lên đến 20% đối với tấn số định mức. | |
| AMP | Hiệu chuẩn bảo vệ quá dòng kích từ | Hiệu chuẩn bảo vệ quá dòng kích từ |
Cách sử dụng và cách lắp đặt bộ điều chỉnh điện áp DSR Mecc Alte
Cách sử dụng bộ điều chỉnh điện áp DSR Mecc Alte
Khi sử dụng bộ điều chỉnh điện áp DSR Mecc Alte chúng ta cần quan tâm các thông số thiết lập cho DSR gồm các thông số cơ bản sau:
- Thiết lập điện áp DSR: Đặt điện áp, Khởi động mềm, Biến đổi điện áp chậm.
- Tính ổn định DSR: Điều chỉnh độ ổn định.
- Cách kích thích hiện nay DSR: Mô tả, Hiệu chuẩn với bộ phận giám sát, Hiệu chuẩn mà không cần đơn vị giám sát.
- Tốc độ thấp DSR: Mô tả, Hiện chuẩn với bộ phận giám sát, Hiệu chuẩn mà không cần đơn vị giám sát.
- Quá tốc độ DSR Mecc Alte
- Các thông số khác DSR: Tỷ lệ Vout/ Vaux, Thời gian ngắn mạch, ngưỡng can thiệp của cảnh báo kích thích thấp.
Cách lấp đặt bộ điều chỉnh điện áp DSR Mecc Alte
Có rất nhiều sơ đồ hướng dẫn lắp đặt bộ điều chỉnh điện áp DSR Mecc Alte như:
- SCC0059/04: Tham chiếu từ 140V – 280V.
- SCC0060/03: Tham chiếu từ 70V – 140V.
- SCC0061/03: Tham chiếu từ 140V – 280V.
- SCC0062/03: Tham chiếu từ 70V – 140V.
- SCC0063/03: Tham chiếu từ 140V – 280V.

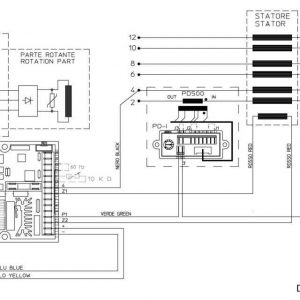

- SCC0064/03: Tham chiếu từ 140V – 280V.
Cách kiểm tra xác nhận lỗi bộ điều chỉnh điện áp DSR Mecc Alte
Có nhiều cách kiểm tra lỗi bộ điều chỉnh điện ấp DSR Mecc Alte như:
- Cấp nguồn và kiểm tra các chân cảm biến đầu ra trên board mạch DSR.
- Kiểm tra các thông số có giống với thiết lập trên hệ thống của DSR.
- Xem đèn cảnh báo hiện trong quá trình sử dụng.
- Kết nối DSR Mecc Alte với phần mềm cài đặt.
- Kiểm tra trên board DSR có bất kì hiện tượng cháy nổ gây hư hỏng linh kiện.
Nếu có các tình trạng trạng báo lỗi, hư hỏng cháy nổ hoặc không thực hiện được xin hãy liên hệ chúng tôi để được hỗ trợ sớm nhất có thể.
Phụ tùng Mecc Alte tại TTTT Global
TTTT Global là đại lý uỷ quyền chính thức của Mecc Alte Việt Nam và Campuchia, chúng tôi chuyên cung cấp phụ tùng Mecc Alte như: DER1, DSR Mecc Alte, UVR6, SR7,… và củ phát điện Mecc Alte các loại với đầy đủ công xuất từ module ECP3 đến ECO46 và các củ phát điện 1 pha S15, S16, S20, ES20,… Và bộ điều chỉnh điện áp Mecc Alte DSR được sử dụng cho các củ phát điện có công suất từ 400kVA trở xuống.
