Tìm hiểu chung về bộ điều chỉnh điện áp DER1 Mecc Alte

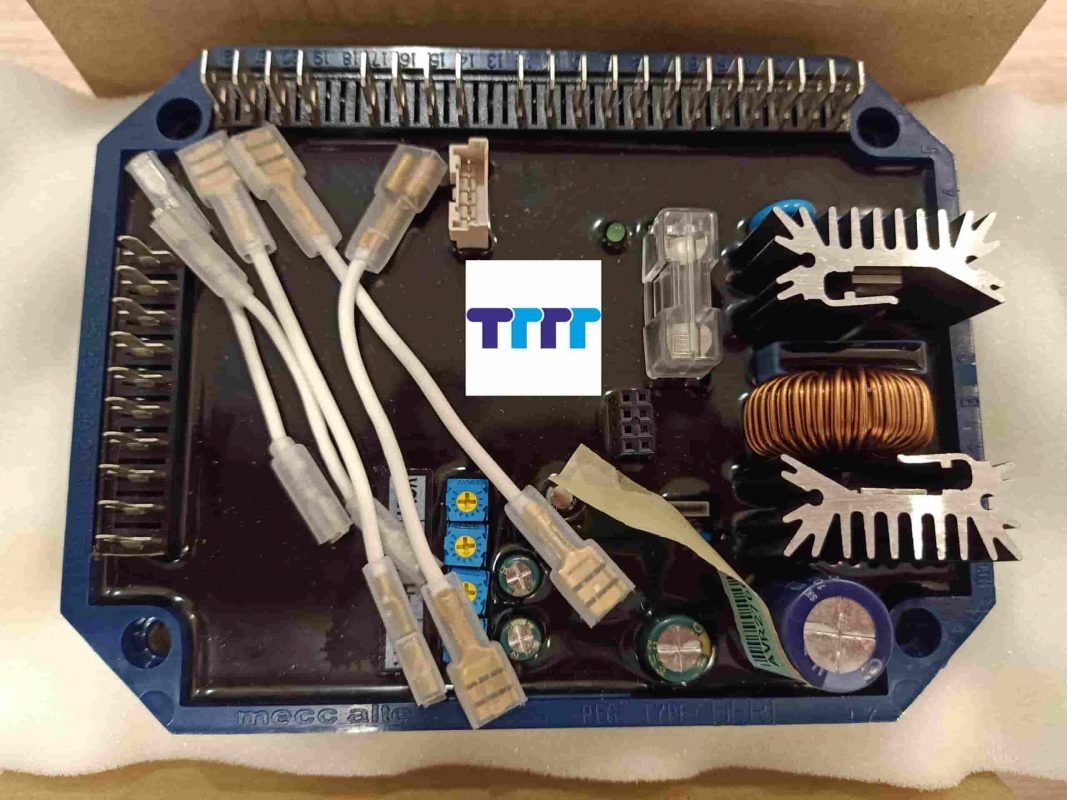

DER1 Mecc Alte TTTT là bộ điều chỉnh điện áp cho máy phát điện, được thiết kế để làm việc độc lập và hiệu chuẩn để tối đa hoá hiệu xuất.
Bộ điều chỉnh DER1 Mecc Alte được thiết kế để điều khiển nhiều loại máy phát điện khác nhau nên nó phải được cấu hình phù hợp để đạt được hiệu năng tốt nhất. Khi bộ điều chỉnh điện áp được bật lên lần đầu tiền thì đã có một cấu hình cài đặt mặc định, cấu hình này đáp ứng được các đặc điểm và yêu cầu phù hợp với các điều kiện cài đặt khác nhau.
Bộ điều chỉnh điện áp DER1 là phụ tùng Mecc Alte phổ biết nhất, có thể sử dụng cho các dòng củ phát điện:
- DER1 Mecc Alte có thể sử dụng cho củ phát điện Mecc Alte từ 3 đến 38: ECP3, ECP28, ECP32, ECP34, ECO38.
- DER1 Mecc Alte được sử dụng tối ưu hoá và phổ biến cho củ phát điện Mecc Alte từ 40 đến 46: ECO40, ECO43, ECO46.
10+ ƯU ĐÃI ĐANG ÁP DỤNG
Hai phiên bản khác nhau chủ yếu về các thông số mặc định của của bộ điều chỉnh.
Các đặc tính kỹ thuật của thiết bị bộ điều chỉnh điện áp DER1 Mecc Alte
Thông số kỹ thuật bộ điều chỉnh điện áp DER1 Mecc Alte
- Thích hợp cho tất cả các củ phát điện tự điều chỉnh điện áp DER1 Mecc Alte.
- Có bảo vệ cuộn dây điện bằng cầu chì tác động nhanh 5A.
- Nhiệt độ làm việc: -25oC đến 70oC.
- Điện áp đầu vào: 40Vac đến 270Vac.
- Dòng điện đầu ra liên tục tối đa: 5Adc.
- Tần số: 12Hz đến 72 Hz.
- Phạm vi điều chỉnh điện áp ( cảm biến) từ 75Vac đến 300Vac.
- Độ chỉnh xác của điều chỉnh điện áp: 1%.
- Điều khiển từ xa điện áp đầu ra thông qua chiết áp bên ngoài (từ 20 Kohm đến 100 Kohm).
- Bảo vệ dưới tốc độ với ngưỡng và độ dốc có thể điều chỉnh.
- Báo động quá áp.
- Bảo vệ quá dòng và can thiệp chậm trễ.
- Quản lý ngắn mạch tạm thời.
- Lưu trữ các điều kiện cảnh báo (loại cảnh báo, số lượng sự kiện, thời lượng của sự kiện cuối cùng, tổng thời gian).
- Ghi nhớ thời gian hoạt động của bộ điều chỉnh điện áp.
- Giao diện USB (với mô-đun USB2DxR tuỳ chọn).
Sơ đồ và kích thước của bộ điều chỉnh điện áp Mecc Alte DER1
- Chiều dài của bộ điều chỉnh điện áp DER1: 150 mm
- Chiều rộng của bộ điều chỉnh điện áp DER1: 115 mm
- Chiều cao của bộ điều chỉnh điện áp DER1: 40 mm
Tham khảo: Bộ chỉnh lưu máy phát điện
Tham khảo: Kích từ máy phát điện

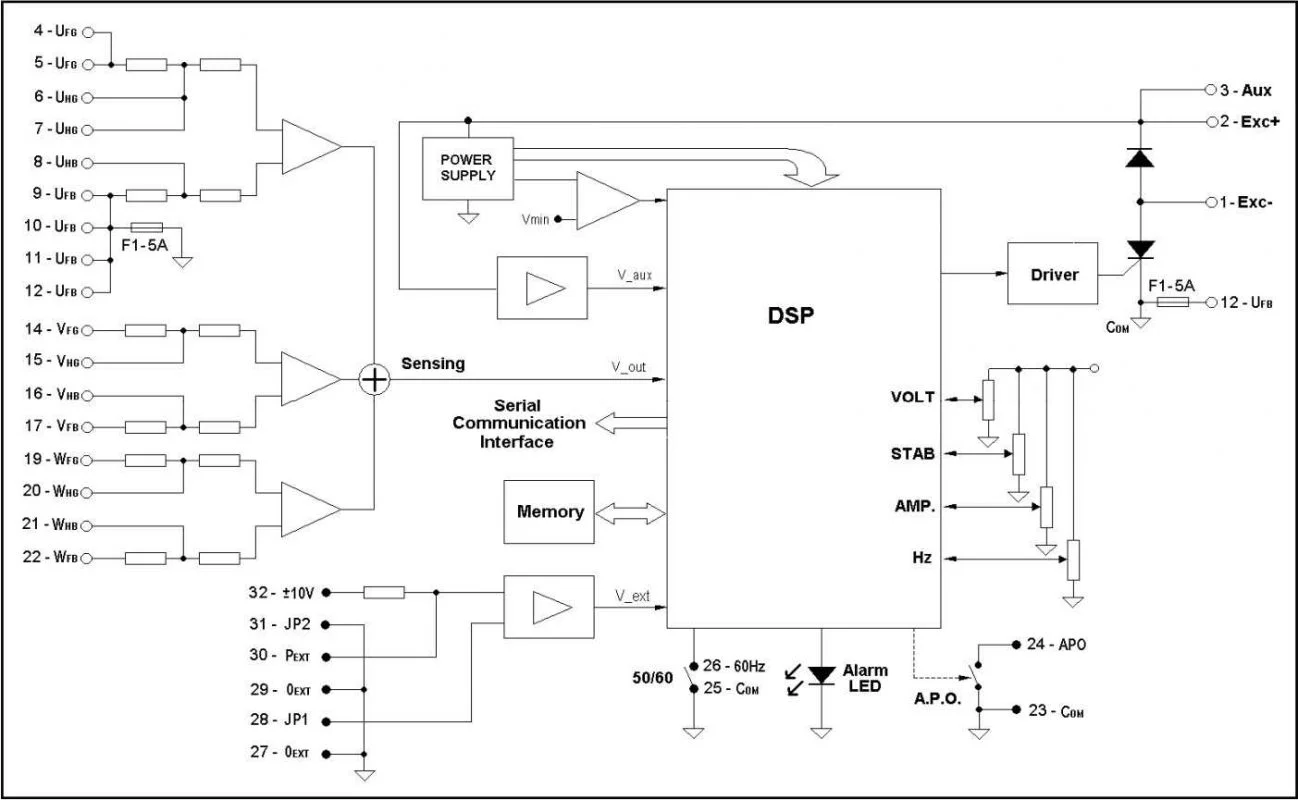

Đầu vào và đầu ra bộ điều chỉnh điện áp DER1 Mecc Alte
Chân | Tên | Chức năng | Mô tả DER1 Mecc Alte | |||
| 1 | Exc- | Chân nguồn. | Cung cấp liên tục: 5Adc Cung cấp tức thời: 12Adc | |||
| 2 | Aux / Exc + | |||||
| 3 | Aux / Exc + | Chân năng lượng. | 40V đến 270Vac, tấn số: 12 đến 72 Hz | |||
| 4 | UFG | Chân cảm biến . Chân phạm vị 2. | Phạm vi 2: 150 đến 300Vac Chịu: <1VA | |||
| 5 | UFG | |||||
| 6 | HG | Chân cảm biến. Chân phạm vi 1. | Phạm vi 1: 75 đến 150Vac Chịu: <1VA | |||
| 7 | HG | |||||
| 8 | HG | Chân nối. Chân phạm vi 1. | ||||
| 9 | UFB | |||||
| 10 | UFB | Tham chiếu tài liệu tham khảo | ||||
| 11 | UFB | |||||
| 12 | UFB | |||||
| 13 | – | Không hiện diện | ||||
| 14 | VFG | Chân cảm biến. | Phạm vi 1: 75 đến 150Vac Chịu: <1VA | |||
| 15 | VHG | Chân cảm biến. Chân phạm vi 1. | ||||
| 16 | HBV | Phạm vi 2: 150 đến 300Vac Chịu: <1VA | ||||
| 17 | VFB | Chân phạm vi 2. | ||||
| 18 | – | Không hiện diện | ||||
| 19 | WFG | Chân cảm biến. | Phạm vi 1: 75 đến 150Vac Chịu: <1VA | |||
| 20 | WHG | Chân cảm biến. Chân phạm vi 1. | ||||
| 21 | WHB | Phạm vi 2: 150 đến 300Vac Chịu: <1VA | ||||
| 22 | WFB | Chân phạm vi 2. | ||||
| 23 | Phổ thông | Khả năng hoạt động. Đầu ra bảo vệ. | Kiểu: Bộ thu hở không cách điện. Dòng điện: 100mA Điện áp: 30V Chiều dài tối đa: 30m | |||
| 24 | MỘT PO | |||||
| 25 | Phổ thông | Chân nối 50/60Hz. | Loại: Không cách nhiệt Chiều dài tối đa: 30m | |||
| 26 | 50 / 60Hz | |||||
| 27 | 0EXT | Chân nối để điều khiển điện áp từ xa từ 0 đến 2,5Vdc. | Loại: Không cách nhiệt Chiều dài tối đa: 30m | |||
| 28 | JP1 | |||||
| 29 | 0EXT | Đầu vào cho điện áp từ xa kiểm soát | Loại: Không cách nhiệt Chiều dài tối đa: 30m Đầu vào: ± 10Vdc | |||
| 30 | VĂN BẢN | Chân nối để điều khiển điện áp từ xa từ 0 đến 2,5Vdc hoặc Pext. Chân nối Pext. | ||||
| 31 | JP2 | Đầu vào: 0 đến 2,5Vdc chiết áp 100k Loại không cách nhiệt Chiều dài tối đa: 3m | ||||
| 32 | ± 10V | ± 10 Vdc | ||||
Cách sử dụng và cách lắp đặt bộ điều chỉnh điện áp Mecc Alte DER1
Cách sử dụng bộ điều chỉnh điện áp DER1 Mecc Alte
Khi sử dụng bộ điều chỉnh điện áp DER1 Mecc Alte chúng ta cần quan tâm các thông số thiết lập cho DER1 gồm các thông số cơ bản sau:
- Thiết lập điện áp: Đặt điện áp, Khởi động mềm, Biến đổi điện áp chậm.
- Tính ổn định: Điều chỉnh độ ổn định.
- Cách kích thích hiện nay: Mô tả, Hiệu chuẩn với bộ phận giám sát, Hiệu chuẩn mà không cần đơn vị giám sát.
- Tốc độ thấp: Mô tả, Hiện chuẩn với bộ phận giám sát, Hiệu chuẩn mà không cần đơn vị giám sát.
- Quá tốc độ
- Các thông số khác: Tỷ lệ Vout/ Vaux, Thời gian ngắn mạch, ngưỡng can thiệp của cảnh báo kích thích thấp.
Cách lấp đặt Mecc Alte bộ điều chỉnh điện áp DER1 Mecc Alte
Có rất nhiều sơ đồ hướng dẫn lắp đặt bộ điều chỉnh điện áp DER1 Mecc Alte như:

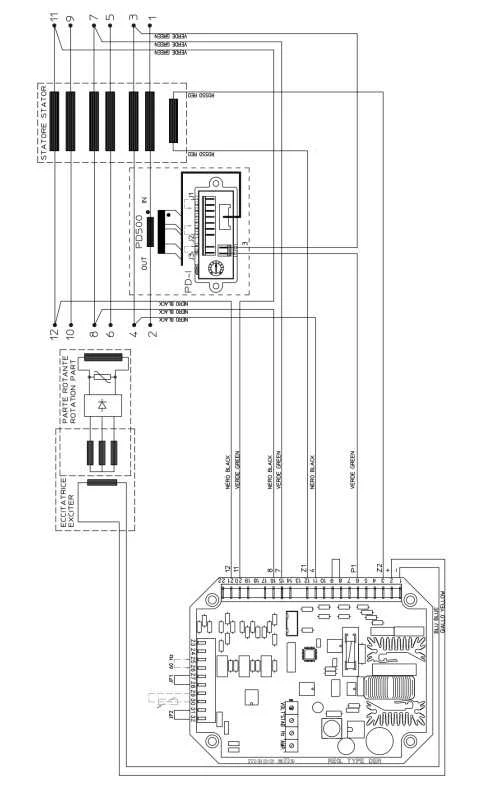

- SCC0158/ 05: Cảm biến ba pha 75V – 150V.
- SCC0159/ 05: Cảm biến ba pha 75V – 150V.

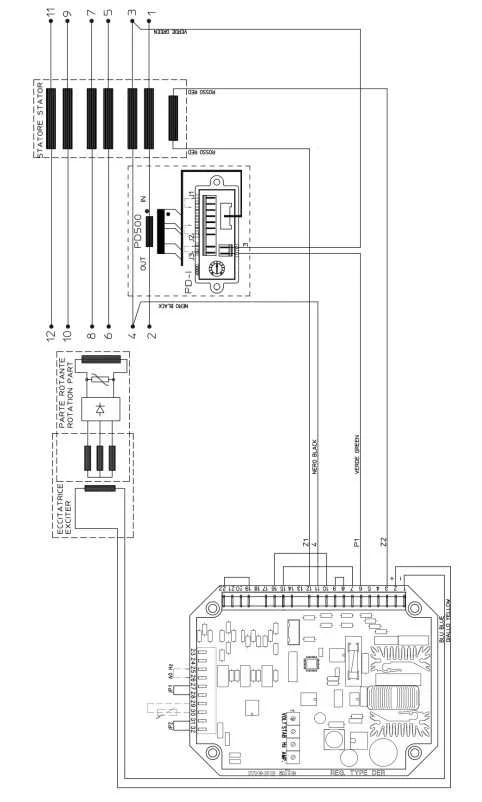

- SCC0160/ 03: Cảm biến một pha 75V – 150V.
- SCC0161/ 03: Cảm biến một pha 150V – 300V.

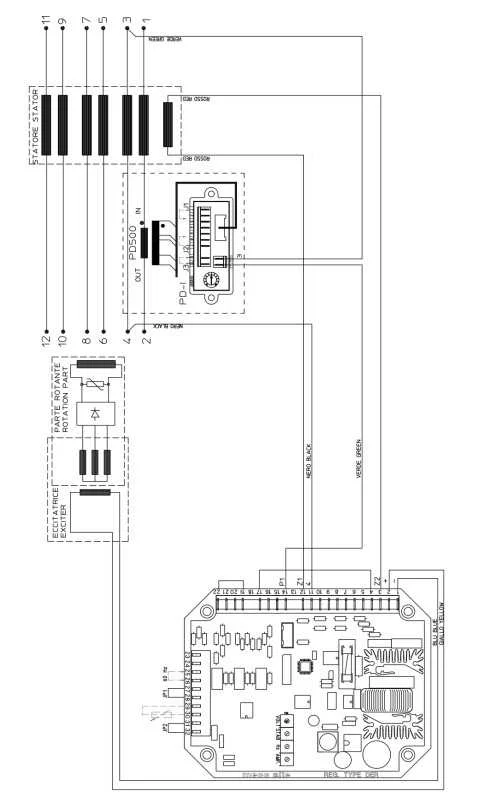

- SCC0202/ 01: Cảm biến một pha 300V – 600V.
- SCC0203/ 01: Cảm biến một pha 300V – 600V (máy phát điện trong kết nối ba chiều ZIG-ZAG).
Cách kiểm tra xác nhận lỗi bộ điều chỉnh điện áp DER1 Mecc Alte
Có nhiều cách kiểm tra lỗi bộ điều chỉnh điện ấp DER1 Mecc Alte như:
- Cấp nguồn và kiểm tra các chân cảm biến đầu ra trên board mạch.
- Kiểm tra các thông số có giống với thiết lập trên hê thống.
- Xem đèn cảnh báo hiện trong quá trình sử dụng.
- Kết nối DER1 với phần mềm cài đặt.
- Kiểm tra trên board có bất kì hiện tượng cháy nổ gây hư hỏng linh kiện.
Nếu có các tình trạng trạng báo lỗi, hư hỏng cháy nổ hoặc không thực hiện được xin hãy liên hệ chúng tôi để được hổ trợ sớm nhất có thể.
Phụ tùng Mecc Alte tại TTTT Global
TTTT Global là đại lý uỷ quyền chính thức của Mecc Alte Việt Nam và Campuchia, chúng tôi chuyên cung cấp phụ tùng Mecc Alte như: DER1, DSR, UVR6, SR7,… và củ phát điện Mecc Alte các loại với đầy đủ công xuất từ module ECP3 đến ECO46 và các củ phát điện 1 pha S15, S16, S20, ES20,… Và bộ điều chỉnh điện áp Mecc Alte DER1 được sử dụng cho các củ phát điện có công suất từ 400kVA trở lên.
